微速度撮影用電動ドリー「iDolly」製作記(その1)

インターバルタイマリモコンの時と同じくOkometubuY氏の依頼によりNext Projectこと完全自作の微速度撮影用電動ドリー「iDolly」の開発を始めました!

フィギュア作りが丁度完了したのと,Maker Faire Tokyo 2012の展示物で何か作ろうと考えていたところだったので,まさにナイスタイミングの依頼でした!
そして,今回は開発に必要になる器材や高価なモノは現物支給してくれると言う太っ腹っぷり!!
これは開発が捗ります(゚∀゚ )三 三( ゚∀゚)


まず,剛性が必要となるレールと台座部はRSで売っていた「リニアガイド,レール,キャリッジ,WS-10-40-1000」と「リニアガイド,レール,キャリッジ,WW-10-40-10」を調達してもらいました.
アルミ製で軽い上に,肉厚の金属なので,すごく頑丈!!しかもよく滑る!!

続いて,ステッピングモータやら台座部の改造に必要となる金属部品.
金属加工に必要な加工機を持っていないので,東急ハンズで材料を仕入れて,その場で加工指示を書いて加工依頼!
加工品が出来上がるまで丸一日近くかかりましたが,東急ハンズで調達から加工までやってくれるなんて,素敵!!



これでステッピングモータのマウントもバッチリ!Lアングル材の切り出しなので,強度も十分!

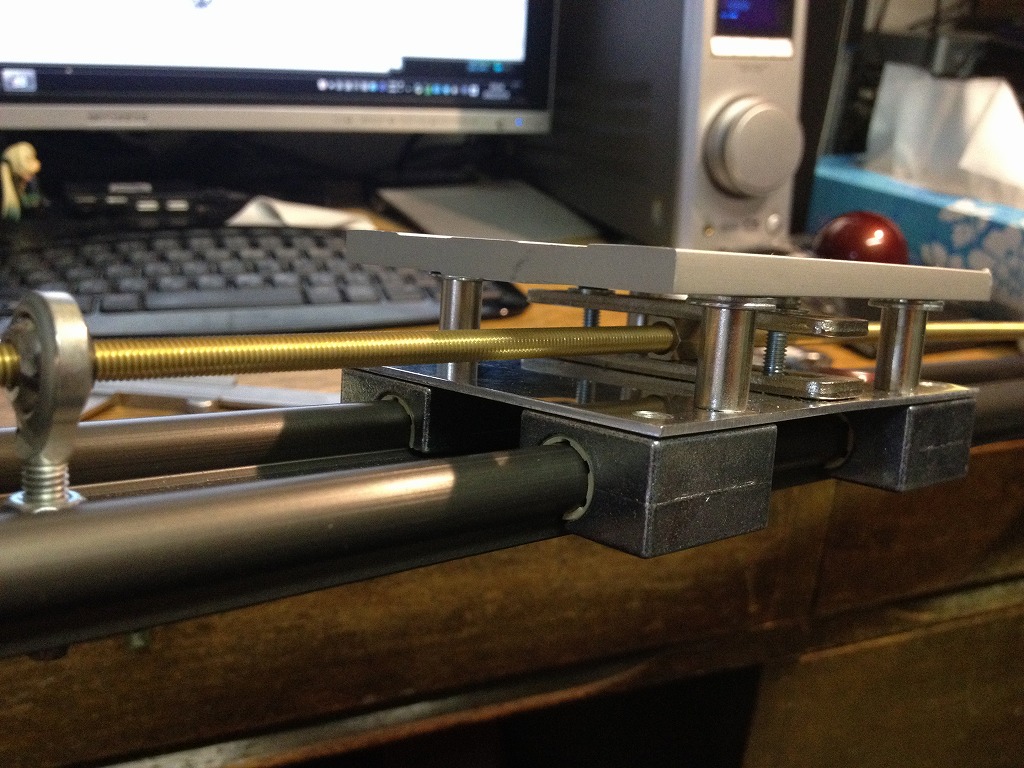

台座はそのままでは移動式にするのが難しいので,加工した金属板とスペーサを挟んで移動用の機構を作り込みました.
動力伝達用に5mm径の1000mスクリュを使い,台座の受け部分には5mm径の長ナットを使います.
この部分はiModelaの駆動部を参考にしました.

自分は学生時代も社会人になってからも,電気電子系だったので,機械部分には相当苦労しました.
ってか,俺はなんでも屋じゃないYO!( ‘д‘⊂彡☆))Д´) パーン

さてさて,お次は自分の分野である電子回路で作る制御部の作り込みです!
ヒュン(゚∀゚ )三 三( ゚∀゚)ヒュン
